Fußbodentechnik Verlegen von Bodenbelägen auf Dielenböden: So wird daraus kein Schadensfall

Bei der Verlegung von Bodenbelägen auf Dielenböden müssen bestimmte Grundsätze und Vorgehensweisen beachtet werden. Welche Rolle darüber hinaus die Feuchtemessung des Dielenbodens und die Hinterlüftung der Dielung spielen, zeigt der Beitrag.

Von Wolfram Steinhäuser

Die Feuchtemessung des Dielen­bodens vor Beginn der Parkett- und Bodenbelagsarbeiten ist ein zentraler Schwerpunkt. Jeder Parkett- und Bodenleger ist im Rahmen seiner Prüfpflicht zur Prüfung der Untergrundfeuchte verpflichtet. Diese Feuchtemessung an Dielenböden wird häufig sträflich vernach­lässigt. Dabei ist die Holzfeuchtemessung heutzutage sehr einfach, die Geräte preiswert. Zerstörungsfreie Messgeräte funktionieren nach dem Prinzip der elektrischen Impedanz. Messgeräte mit Einstechfühlern messen den elektrischen Widerstand.

Vorgehensweise beim Verlegen von Bodenbelägen auf Dielenböden

Grundsätzlich sollte bei der Verlegung von Parkett- und Bodenbelägen auf Dielenböden folgende Vorgehensweise Beachtung finden:

• Unmittelbar vor Beginn der Boden­belagsarbeiten Überprüfung der Holzfeuchte der Dielen und des Raumklimas. Die Holzfeuchte muss in geschlossenen, beheizten Räumen ­unmittelbar vor der Verlegung 9 ± 3 % betragen.
• Die Dielen müssen in Nut und Feder verlegt sein.

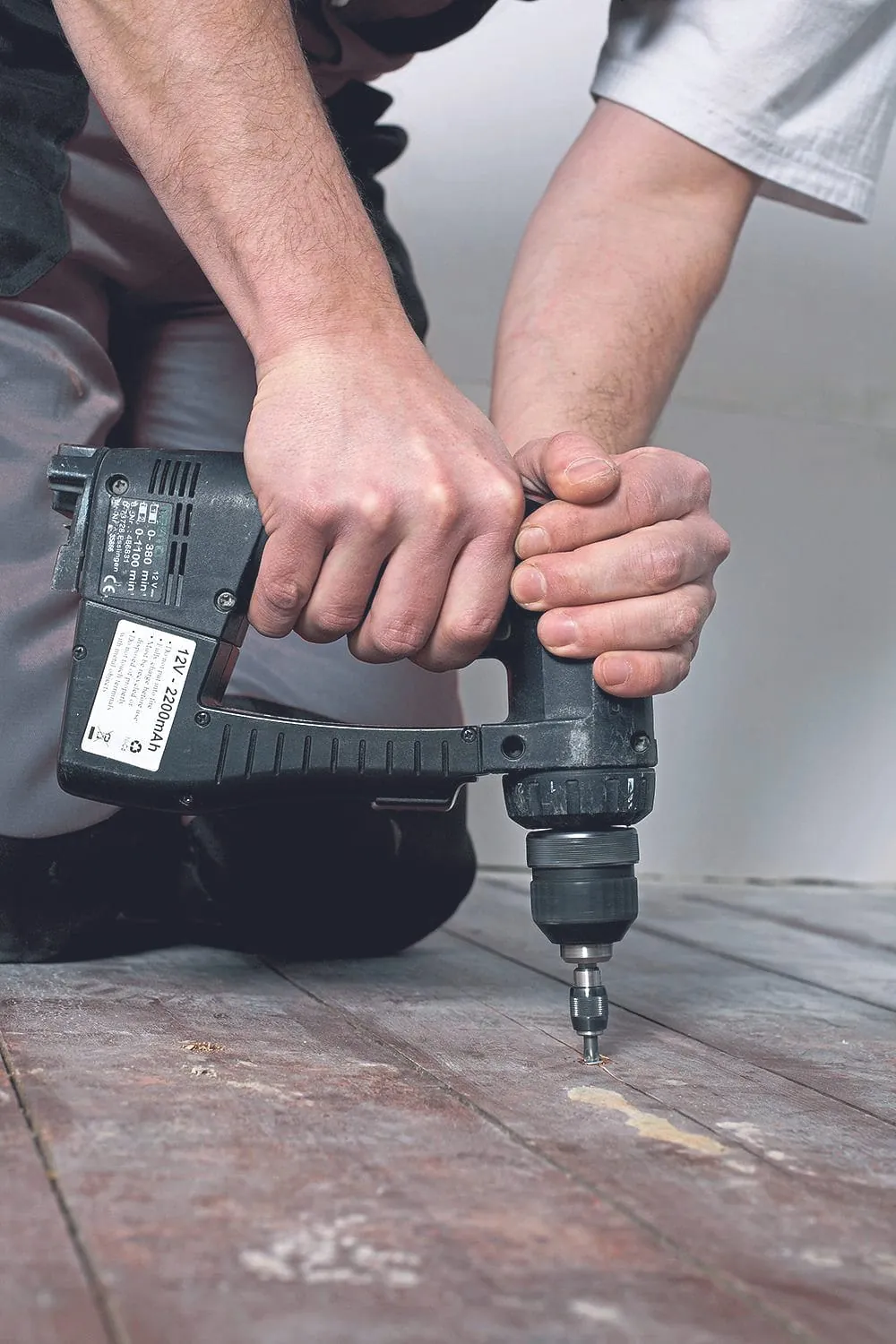

• Lose liegende Dielen sowie nicht ­ausreichend fest mit dem Untergrund verbundene Dielen sind durch Nachschrauben fest auf dem Untergrund zu befestigen.
• Die Dielen müssen zu allen aufgehenden Bauteilen einen ausreichenden Randabstand besitzen, dieser Abstand beträgt in der Regel mindestens 10 mm.
• Gemäß Merkblatt TKB-8 „Beurteilen und Vorbereiten von Untergründen für Bodenbelag- und Parkettarbeiten“ sowie gemäß Kommentar und Erläuterungen VOB DIN 18365 Bodenbelagsar­beiten ist eine fachgerechte, dauerhafte Hinterlüftung der Dielung zu gewährleisten. Die Hinterlüftung kann beispielsweise so ausgeführt werden:
  - Vor den Spachtelarbeiten sind 10 mm dicke Randstreifen an den aufgehenden Wänden zu stellen, die nach dem Erhärten der Spachtelmasse zu entfernen sind.
  - In diesem umlaufenden Randstreifen (in dem sich keine Spachtelmasse befindet) sind in einem Abstand von ca. 6–10 cm Löcher mit einem Durchmesser von etwa 6–8 mm durch die Dielen zu bohren.
  - Es müssen in jedem Fall Sockelleisten mit Hinterlüftung eingebaut werden.

• Knarrgeräusche der Dielen beseitigt in der Regel das Nachschrauben.

Beseitigen von Knarrgeräuschen auf Dielenböden

Die Dielen können zusätzlich mit einem geeigneten Klebstoff untereinander verklebt werden, das schafft zusätzliche Sicherheit. Die vertragsrechtliche Situation zur Problematik – Beseitigen von Knarrgeräuschen in einem Dielenboden – wird im Kommentar und Erläuterungen VOB DIN 18365 – Bodenbelagsarbeiten so beschrieben. „Wenn der Auftraggeber zum Beispiel

• das Knarren an den Holzfußböden beseitigt hat bzw.
• zum Zeitpunkt der Verlegung keine Knarrgeräusche aufgetreten sind,

so ist der Auftragnehmer nicht verantwortlich dafür, wenn sich im Nachhinein dieses Knarren des Unterbodens bemerkbar macht. Für den Auftragnehmer gilt der Zustand des Untergrundes zum Zeitpunkt seiner Arbeitsmaßnahme. Für Vorleistungen, die sich später als verdeckte Mängel bemerkbar machen, ist der Auftragnehmer nicht verantwortlich.“

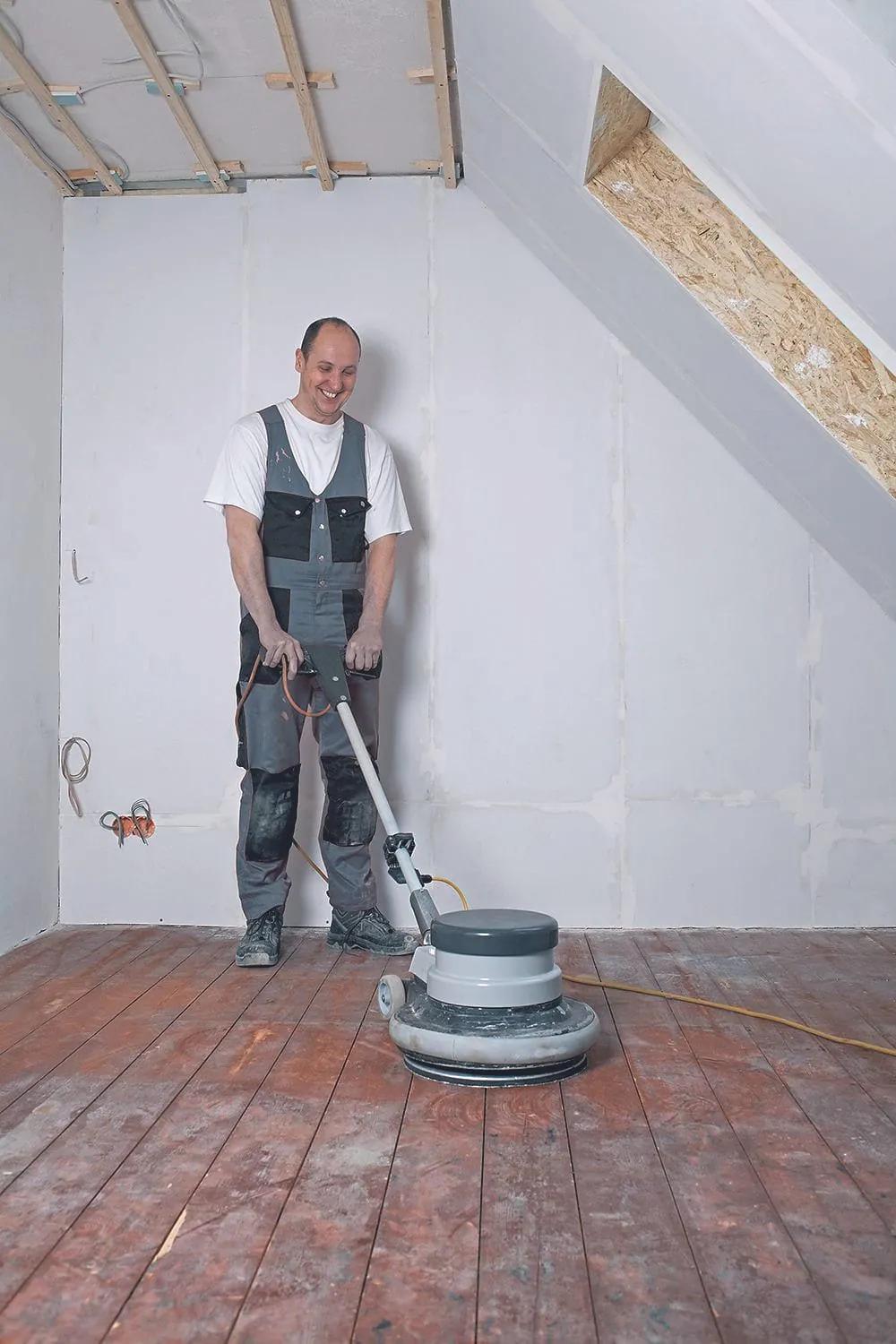

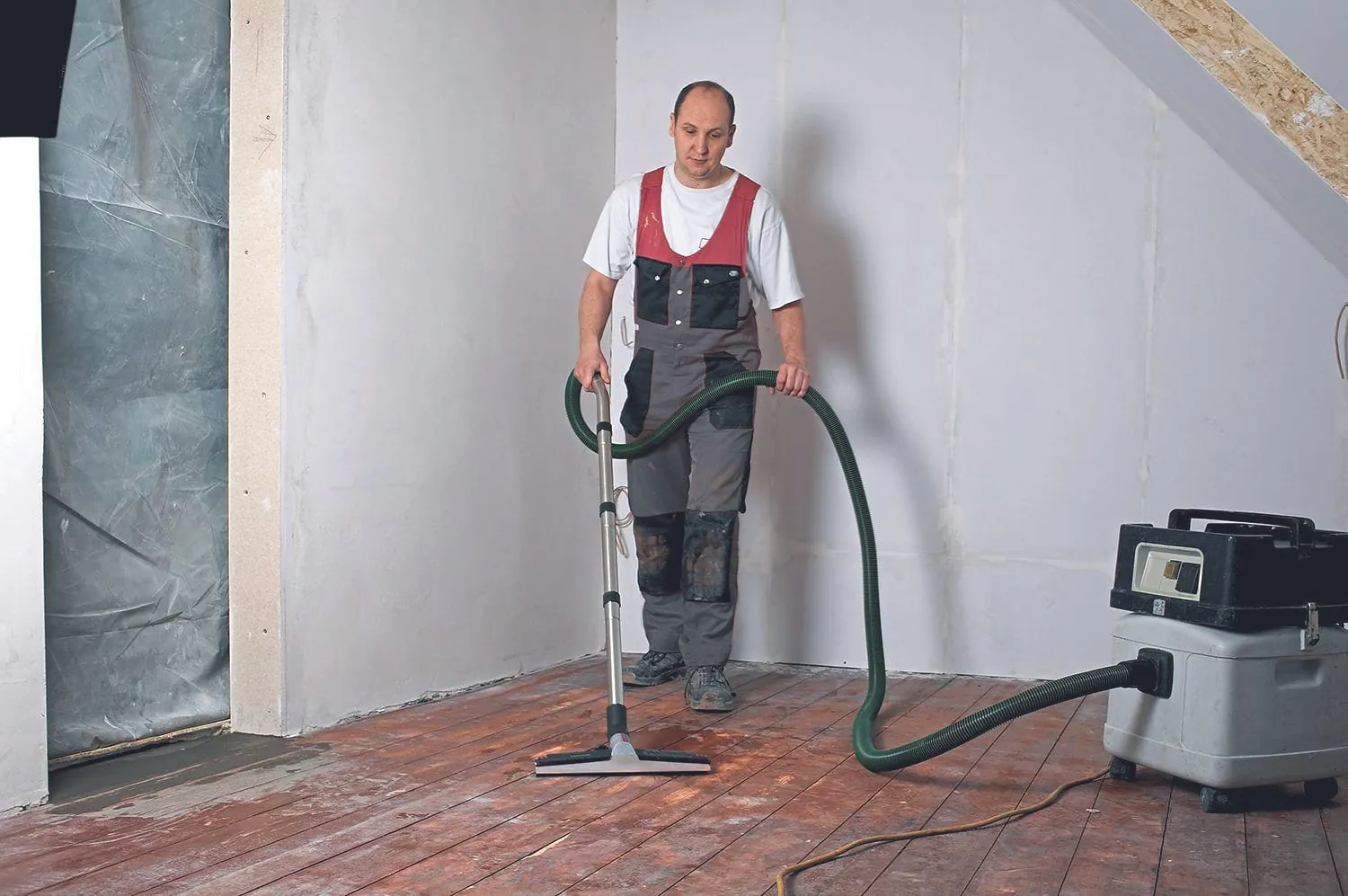

• Ein Anschleifen und Absaugen der Dielenböden ist in der Regel zwingend notwendig.
• Vor der Ausführung der Spachtelar­beiten sind große Fugen zwischen den Dielen mit einem geeigneten Füllmaterial zu schließen. Dies verhindert ein Hinterlaufen der Dielung mit Spachtelmasse. Hier werden von den Verlegewerkstoffherstellern entsprechende Produkte angeboten.
• Grundieren des so vorbereiteten Dielenbodens mit einer vom Verlegewerkstoffhersteller empfohlenen Grundierung. Bei sehr alten Dielenböden haben sich besonders abgequarzte Reaktionsharzgrundierungen bewährt.

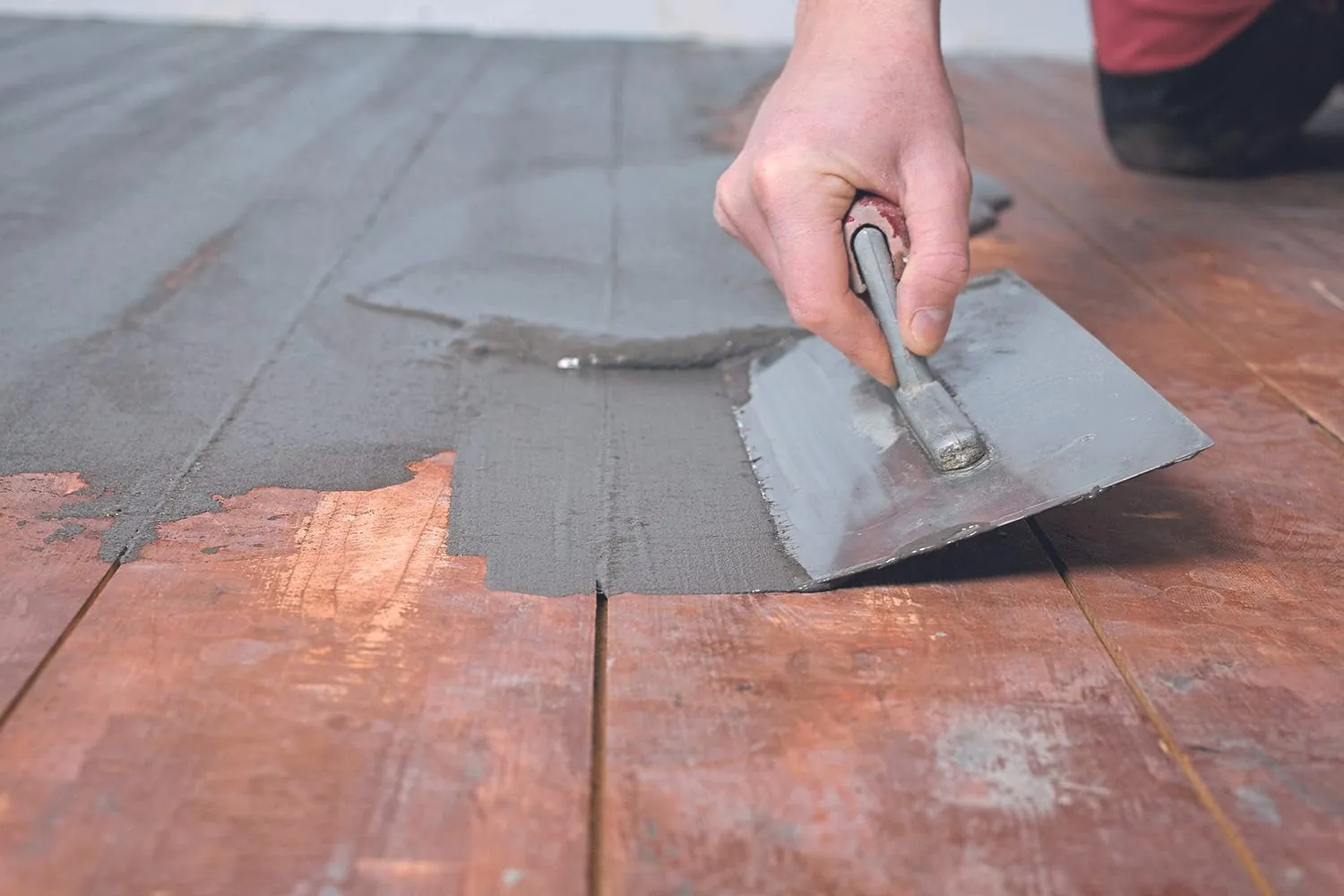

• Es muss mit einer hochwertigen Spachtelmasse nach den Vorgaben des Ver­legewerkstoffherstellers gearbeitet werden. Das betrifft vor allem die Spachteldicke. Manche Verlegewerkstoffher­steller verlangen den Einsatz eines ­Armierungsgewebes. Hier lohnt sich ­eine Rücksprache mit dem Verlegewerkstoffhersteller.
• Verlegen/Kleben des Oberbelages.

• Bild 1 von 10



• Bild 2 von 10



• Bild 3 von 10



• Bild 4 von 10



• Bild 5 von 10



• Bild 6 von 10



• Bild 7 von 10



• Bild 8 von 10



• Bild 9 von 10



• Bild 10 von 10



Dielenböden: Fußbodenschäden aufgrund zu hoher Dielenfeuchte

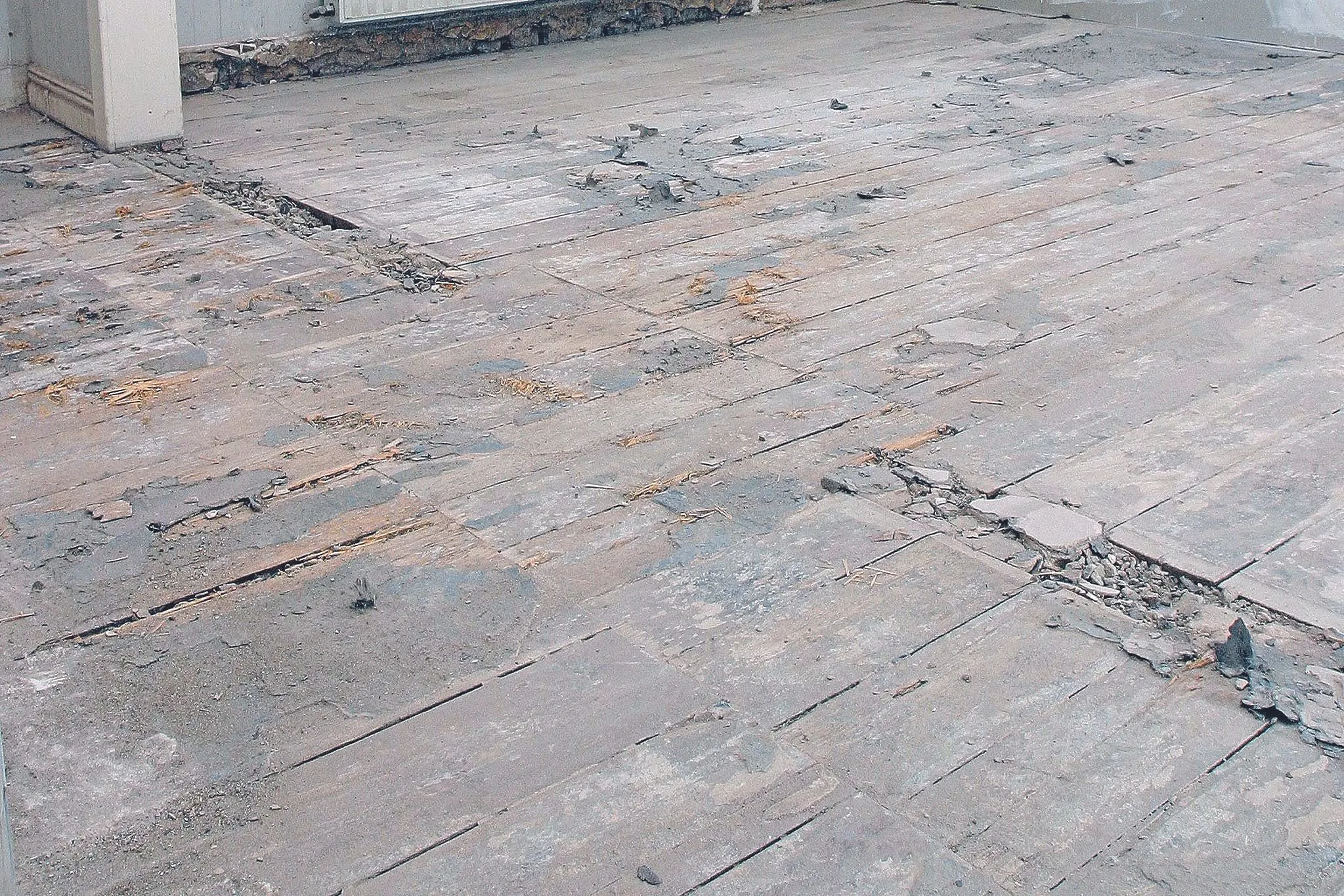

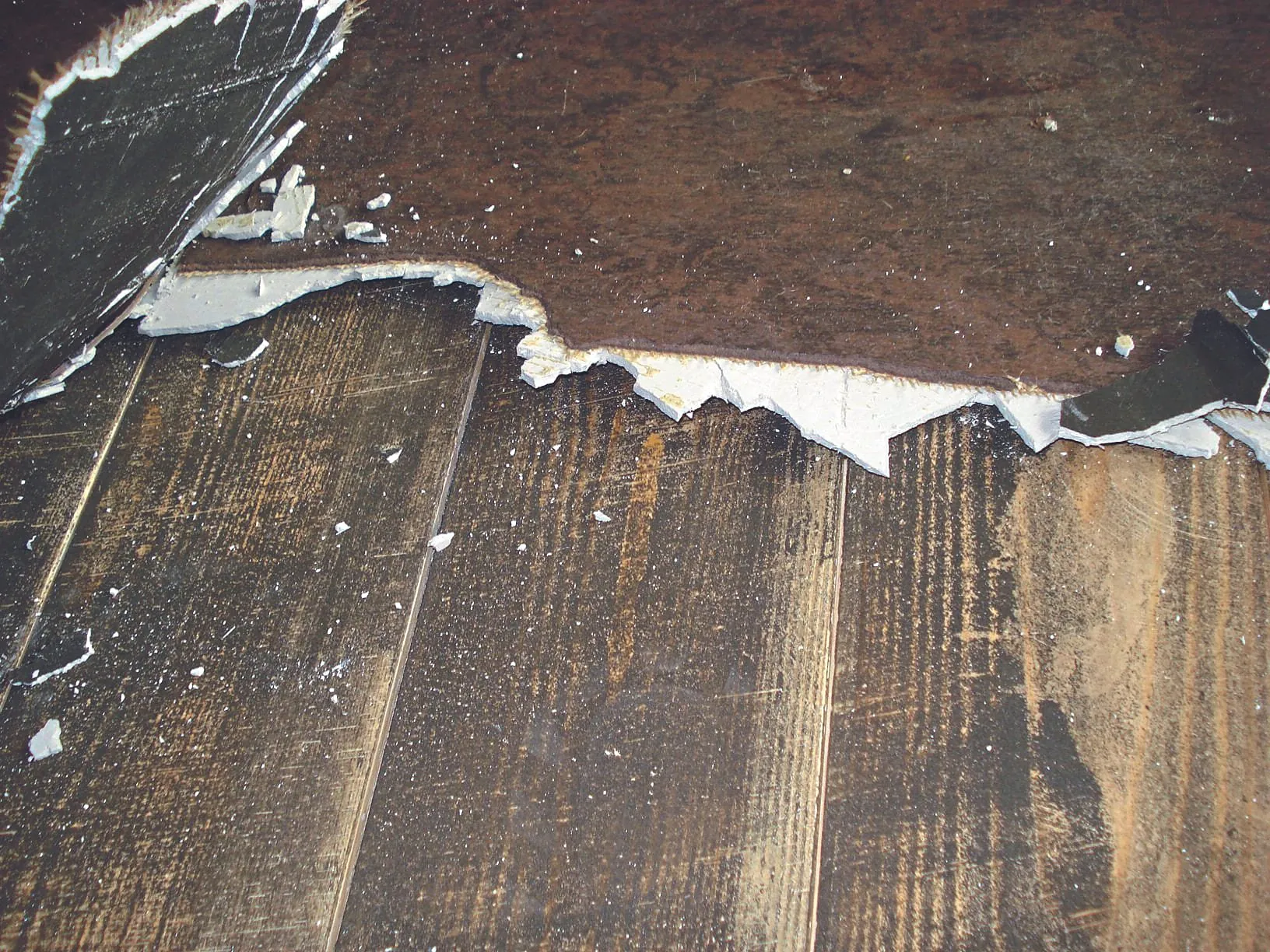

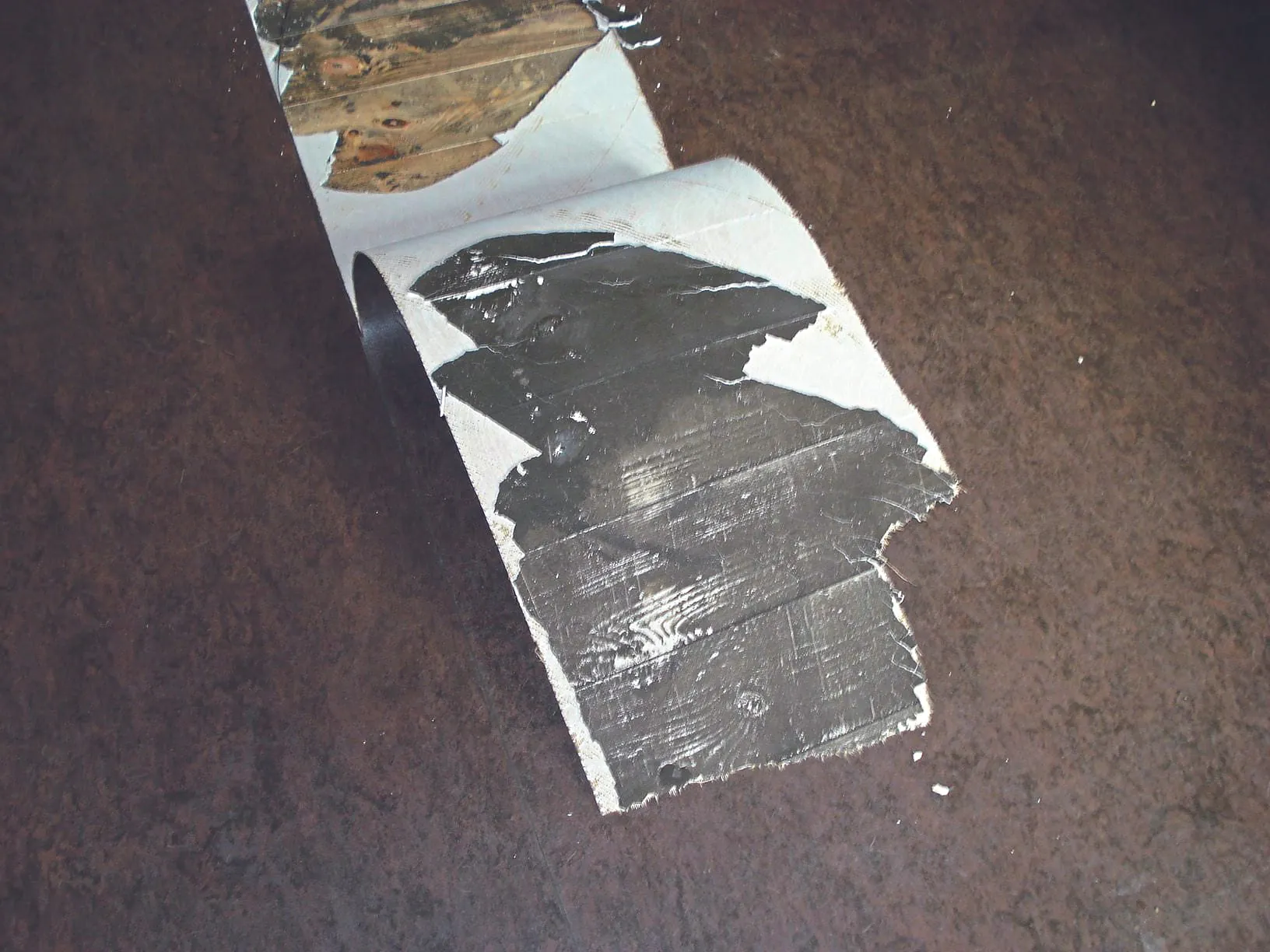

Sind Bodenbelagsarbeiten auf zu feuchter Dielung ausgeführt, kommt es bereits nach geraumer Zeit zur Ablösung der Spachtelmasse und des Oberbelages. Die Spachtelmassenschollen zeichnen sich deut­lich im Bodenbelag ab. Dieses Schadensbild wird kein Bauherr / Auftraggeber akzeptieren. Der Grund für diesen Schaden sind die Trocknungsspannungen des Holzes. Diese haben die Haftzugfestigkeit der Grundierung und der Spachtelmasse bei Weitem übertroffen. Das führt zwangsläufig zum Abriss der Spachtelmasse vom Dielenboden. Diesen Schaden beseitigt eine komplette Neuverlegung. Die Schadensbeseitigung geht hier eindeutig zulasten des Bodenlegers.

Kriechkeller besonders kritisch wegen Feuchte

Besonders kritisch sind sogenannte Kriechkeller, wie sie häufig in älteren Gebäuden anzutreffen sind. Sind auf solchen Kellern beispielsweise Dielenböden auf einer Holzkonstruktion verlegt, kann die aufsteigende Feuchte aus dem angrenzenden Erdreich durch die Fugen der Dielung diffundieren. Ohne dass ein Fußbodenschaden entsteht. Außerdem sind die Dielen nach oben „offen“, sodass auch die Dielen in der Regel schadensfrei „abtrocknen“ können. Verlegt der Bodenleger auf diesem Dielenboden einen dampfdichten elastischen Belag, ist der Fußbodenschaden häufig vorprogrammiert. Der elastische Belag sorgt dafür, dass die aufsteigende Feuchte aus dem angrenzenden Erdreich unter dem elastischen Belag gestaut wird und den Dielenboden auffeuchtet.

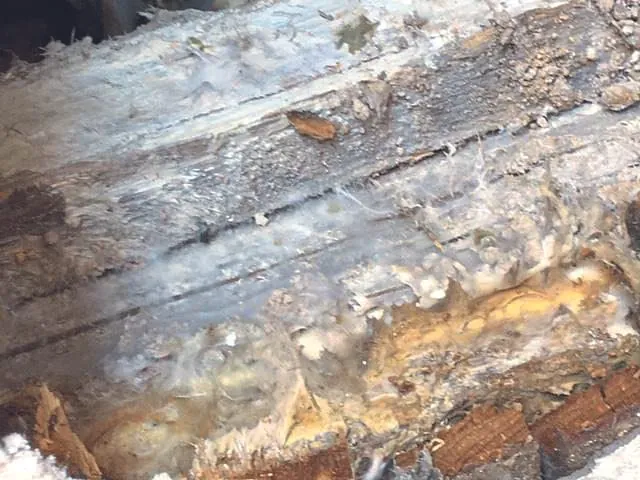

In der Baupraxis konnte festgestellt werden, dass dieser Vorgang länger dauern kann. Die Auffeuchtung der Dielen erfolgt ganz allmählich. Das bedeutet, die Ablösung der Spachtelmasse und des elastischen Belages kann sogar Jahre nach der Verlegung erfolgen. Aufgrund dieses längeren Zeitraumes faulen in der Regel

• die Dielen und
• die darunter befindliche Holzkonstruktion.

Beides muss dann erneuert werden. In solchen Fällen ist auch eine vollständige Erneuerung des Kriechkellers erforderlich. Dies ist mit erheblichen Kosten verbunden.

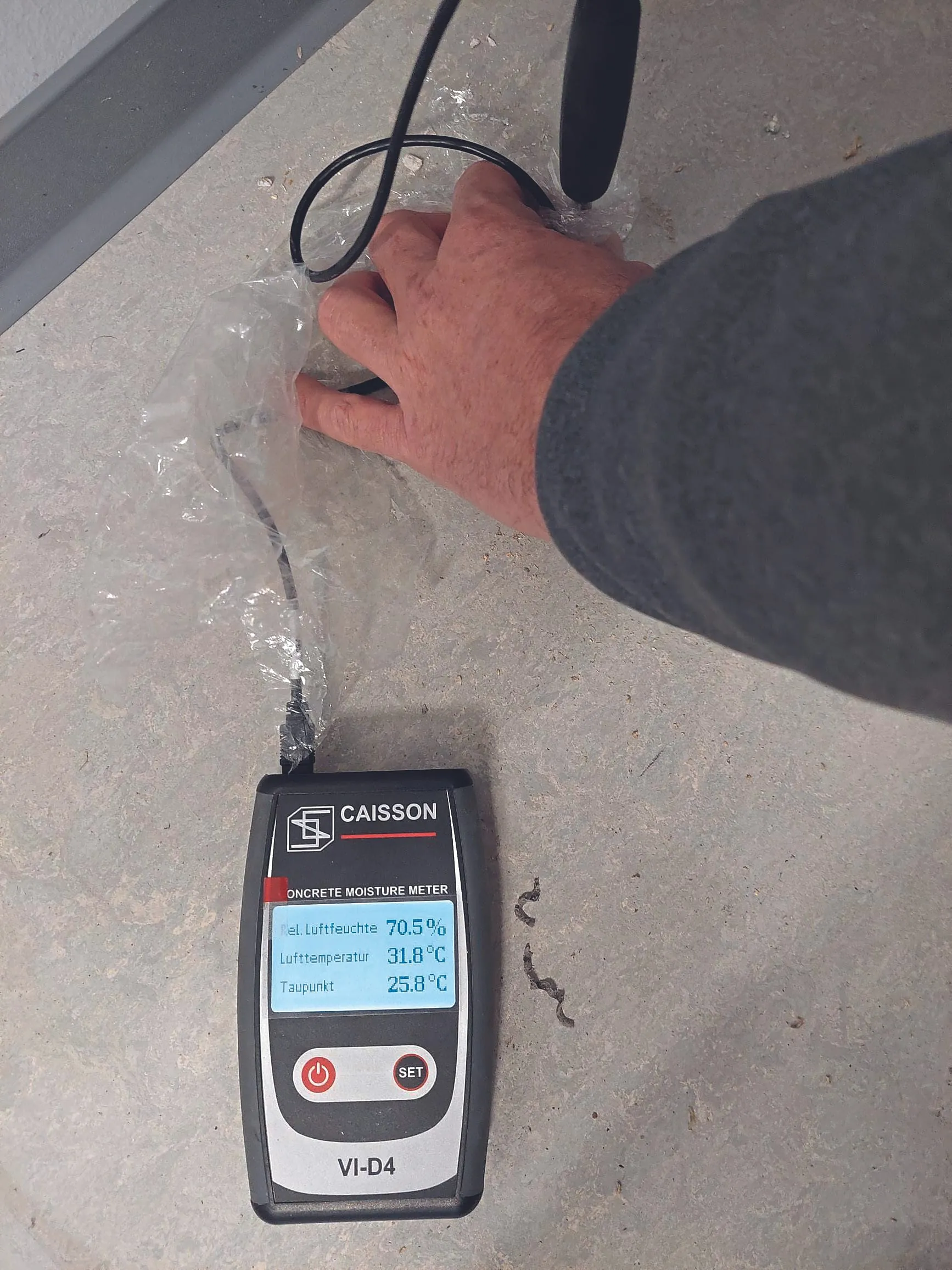

Wichtiger Faktor Feuchtemessung

Dieser Fall verdeutlicht, wie wichtig die Feuchtemessung der Dielung ist.

• Hat der Bodenleger die Feuchte der Dielung vor der Ausführung der Belagsarbeiten gemessen und festgestellt, dass sich die Dielenfeuchte in dem Bereich befand, in dem eine schadensfreie Belagsverlegung möglich ist,
• dürfte er keine Probleme mit dem Bauherrn/Auftraggeber bekommen.

Andernfalls kann dies für den Bodenleger problematisch werden. Kriechkeller sind daher vom Boden­leger mit besonderer Aufmerksamkeit zu beurteilen. Er sollte den Bauherrn / Auftraggeber frühzeitig auf die hier dargestellte Problematik aufmerksam machen.

Die Hinterlüftung der Dielung nicht vernachlässigen

Bei der Verlegung von Bodenbelägen auf Dielenböden können nach geraumer Zeit „wellenförmige Aufwölbungen“ auftreten. Bei den „wellenförmigen Aufwölbungen“ handelt es sich um sogenannte Schüsselungen im Dielenboden. Diese zeichnen sich im Bodenbelag ab. Die Spachtelmasse ist in einem solchen Fall fast immer fest mit dem Dielenboden verbunden.Der Bodenbelag ist auf der Spachtelmasse fest arretiert. Hier wird in der Regel ein optischer Mangel reklamiert, da der Gebrauchsnutzen des Fußbodens gewährleistet ist. Schadensursache ist die fehlende Hinterlüftung des mit einem Bodenbelag versehenen Dielenbodens.

Schlüsselung der Dielen

Unter Schüsselungen der Dielen versteht man die Schwund- bzw. Quellformen des Holzes durch Feuchtigkeitsaufnahme oder -abgabe. Bei konvexen Schüsselungen, also Aufwölbungen der Dielen nach oben, sind die Dielen an der Unterseite wesentlich intensiver getrocknet als an der Oberseite. Diese Oberseite wurde gespachtelt und mit einem Bodenbelag versehen (sogenannte Untertrocknung).

Ein solcher Schaden kann nur durch eine fachgerechte Hinterlüftung der Dielenkonstruktion verhindert werden. Dadurch wird der Luftaustausch zwischen Raumluft und der Luft im Blindboden gewährleistet. Prof. Dr. Andreas Rapp erläutert die Zusammenhänge in seinem Fachbuch:

• aus der Reihe Schadensfreies Bauen „Schäden an Holzfußböden“,
• erschienen im Fraunhofer IRB Verlag Stuttgart.

Wie kann diese Schüsselung beseitigt oder „rückgängig“ gemacht werden? Prof. Dr. Rapp schreibt zu dieser Problematik: „Nach Aussetzen der Schüsselungsursache geht die Schüsselung wieder größtenteils zurück. Es bleibt jedoch eine gewisse Restschüsselung zurück.“

Da sich die Ebenheitstoleranzen

• in der Regel im zulässigen Bereich bewegen und
• Stolperkanten nicht vorhanden sind,

ist der volle Gebrauchsnutzen des Fußbodens gewährleistet. D.h. es gibt keinerlei Nutzungseinschränkungen des Fußbodens. Lediglich der Geltungsnutzen, sprich das Aussehen der Belagsoberfläche ist beeinträchtigt. Dennoch sind solche Unebenheiten störend. Es gibt aber keine einheitliche Regelung zur Beurteilung solcher Unregelmäßigkeiten in der Oberfläche von Böden. Es ist Ermessenssache der Beteiligten, diese Unregelmäßigkeiten zu akzeptieren oder nicht. Bei ausgeprägter Sichtbarkeit der Unregelmäßigkeiten ist eine Wertminderung wegen Schönheitsfehler je nach Nutzungsart des Bodens zwischen

• 5 % für gewerbliche Bereiche und
• 15 % in Räumen mit hohem Geltungsnutzen, bezogen auf den Werklohn,

angemessen. Diesen Schaden muss derjenige tragen, der auch für diese Unregelmäßigkeit verantwortlich ist.

Die Schüsselung und damit das Abzeichnen der Dielen kann durch geeignete Maßnahmen bis zu einem gewissen Grad durch eine nachträgliche Hinterlüftung rückgängig gemacht werden. Diese ist wie folgt auszuführen:

• Vor den Sockelleisten sind Löcher von ca. 6–8 mm Durchmesser in einem Abstand von etwa 10–15 cm zu bohren. Und zwar an den Seiten, die die vollständige Hinterlüftung der Blindböden ermöglicht. Praktisch im rechten Winkel zur Verlegerichtung der Dielen.
• Diese Löcher sind mit Lüftungssieben abzudecken. Dies verhindert Verschmutzungen und Beschädigungen der Blindböden.

Fazit: Verlegen von Bodenbelägen auf Dielenböden

Die Verlegewerkstoffhersteller stellen für die Belagsverlegung auf Dielenböden sehr hochwertige Produkte zur Verfügung. Bei fachgerechter Ausführung der Oberbodenarbeiten werden in der Regel keine Mängel und Schäden entstehen. Eine entscheidende Voraussetzung für eine erfolgreiche Belagsverlegung auf Dielenböden ist die Messung des Feuchte der Dielen unmittelbar vor der Ausführung der Arbeiten.
